海湾GST-LD-8318紧急启停按钮结构特征、安装与布线

来源:消防维保  时间:2018-10-20 16:21:21

GST-LD-8318紧急启停按钮结构特征、安装与布线

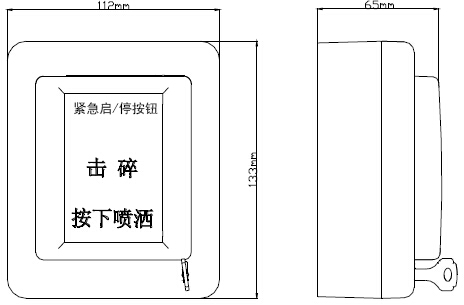

按钮的外形示意图如图所示。

GST-QKP01外观示意图

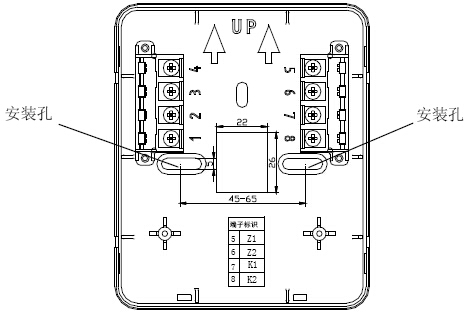

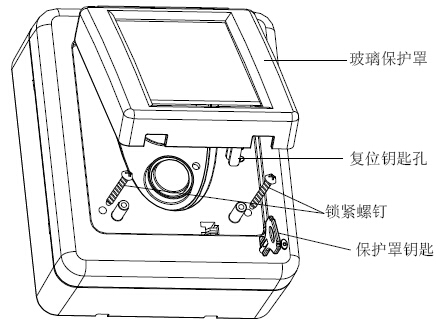

按钮底壳与上盖之间采用插接方式,通过两个螺钉锁紧如图所示,底壳底部有安装孔,安装时将底壳安装在86H50型预埋盒上,安装方式见图,安装孔距如图所示。

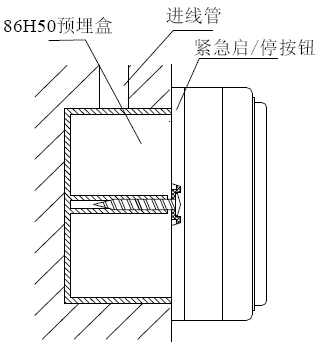

GST-QKP01采用壁挂式安装

安装孔距

端子示意图如图所示。

Z1、Z2:无极性信号总线输入。

K1、K2:启动无源常开输出。

GST-QKP01外接端子示意图

布线要求:信号总线采用截面积不小于1.0mm2的双绞线。
